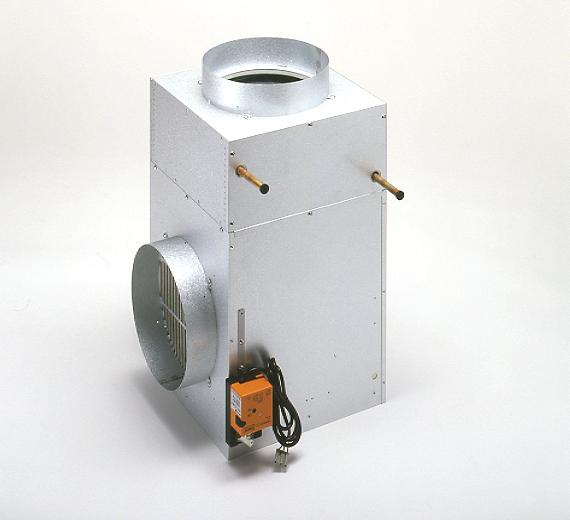

加温コイル付切替吹出口 電動式

暖房切替吹出口
暖房切替吹出口

価格 1セット 133,100円(税込)  送料 1セット 2,860円(税込)

加温コイル付切替吹出口 電動式 を購入する

施工事例

特長

床上に置き、そよ風、そーらーれん、OMソーラーの縦ダクトの空気の吹き出しの方向を室内/床下に切り替えるボックスです。

風向を切り替えるダンパー板は電動モーターで動かします(壁面に切替スイッチを設けます)。

前面にもダクトフランジを接続し、分岐したダクトの風向きの切り換えをすることもできます(ダクトフランジはオプションです)。

設置断面図

設置断面図

仕様

形名

加温コイル付き切替吹出口 電動式

材質(筐体)

筐体 ガルバリウム鋼板
断熱材 東レ ペフ 10mm

材質(コイル)

銅管  銅 φ12.7mm
フィン アルミニウム t=0.15mm

配管接続径

φ12.7mm(10A)

仕上

ガルバリウム鋼板 素材色仕上げ

寸法

幅342mm(ダンパーモーターを入れて402mm) × 奥行き 342mm × 高さ 634mm(フランジ60mm除く)

ダクト直径

250φ,300φ

放熱能力

4,000 kcal/h(気温10℃・入水温度65℃時)

寸法図(筐体)

寸法図(コイル)

暖房用ボイラーの機種選定について

暖房用のボイラーは、暖房専用のものをご使用ください。
特に追い焚き機能のあるものはご使用できませんのでご注意ください。

暖房用ボイラーは、E-Con制御が可能なものを選定してください。

使用上の注意

コイル等の凍結による破損を防止するため、暖房用循環水は必ず不凍液をお使いください。
なお、不凍液は暖房用ボイラーメーカーの指定のものを使用してください。
また、不凍液の交換はボイラーメーカーの指定する交換時期毎に定期的に行なってください。
