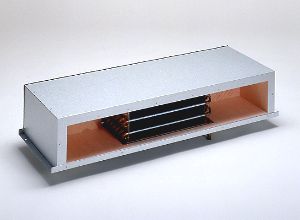

お湯採りコイルユニット
お湯採りコイルユニット

説明

T型接続の形で使われます。メインチャンバー接続口の後部に取り付けるお湯採り用のコイルの入ったチャンバーです。

仕様

形名

お湯採りコイルユニット

材質(筐体)

ガルバリウム鋼板

材質(断熱材)

ネオマフォーム 30mm

寸法(筐体)

W472×L908×H180

材質(コイル)

銅管 銅 φ12.7mm
フィン アルミニウム t=0.15mm

配管接続径
(コイル)

φ12.7mm (10A)

寸法(筐体)

W472×L908×H180

質量(筐体・コイル込)

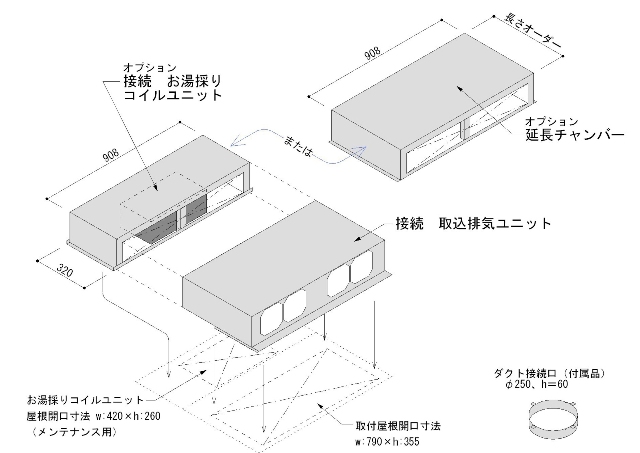

寸法図(筐体)

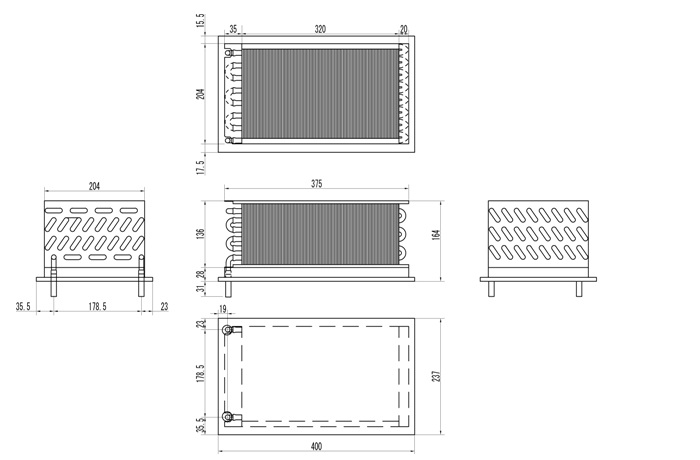

寸法図(お湯採りコイル)

貯湯槽の機種選定について

開放型の貯湯槽は使用しないでください。

使用上の注意

お湯採りコイル、貯湯槽間の熱媒には、凍結による機器類の破損を防止するため、貯湯槽メーカー指定の不凍液を
ご使用ください。また、不凍液の交換は、貯湯槽メーカーの指定する交換時期毎に定期的に行なってください
