接続切替ユニット

接続切替ユニット

説明

T型接続に使われます。メインチャンバー接続口もしくはお湯採りコイルユニットの後部に設置します。
集熱空気の取り入れと排気を切り替えるためのダンパー付きチャンバーです。
排気ファンが設置できます。

仕様

形名

接続切替ユニット

材質(筐体)

ガルバリウム鋼板

材質(断熱材)

ネオマフォーム 30mm

寸法

(尺)908Wx522Dx272H

(M)998Wx522Dx272H

質量

(尺)14.4kg

(M)15.2kg

消費電力

2W(ダンパーモーター)

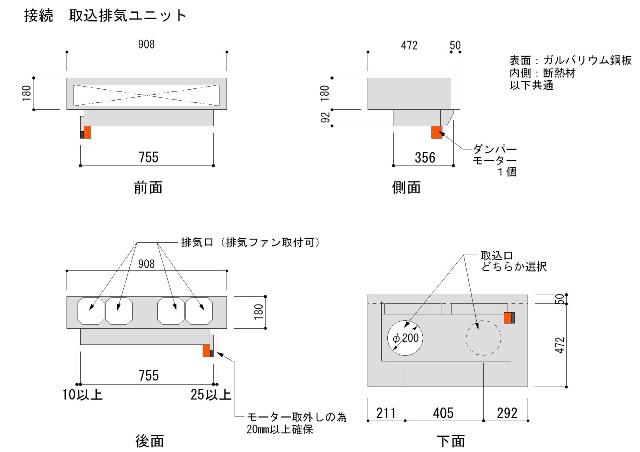

寸法図
