《そよ風2N》ユニット

《そよ風2N》の部材は、《そよ風》よりも単純化されています。
ファンユニットやダンパーボックスなどは、すべて《そよ風2N》ユニットに集約されていますが、床吹出口や補助暖房については、《そよ風》と共通の部材を使用します。

《そよ風2N》ユニット標準型の接続図

標準のチャンバー設置

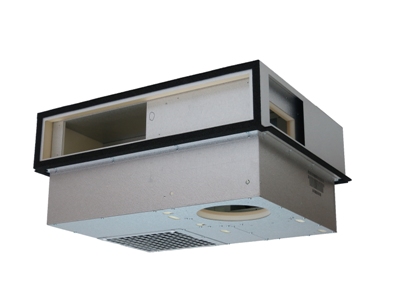

《そよ風2N》ユニット標準型
《そよ風2N》の標準型お湯採り無しタイプユニットです。集熱チャンバーの北後方に設置します。 お湯採り無しは、東側西側ともに排気口が開いていません。

《そよ風2N》ユニット標準型お湯採りの接続図

T型接続のチャンバー設置
《そよ風2N》ユニット標準型お湯採りタイプ
《そよ風2N》標準型お湯採り有りタイプのユニットです。春~秋にかけてお湯採りをします。排気口は東向き(給気面から見て右側)に空いています。




《そよ風2N》ユニット一列型の接続図

T型接続のチャンバー設置
《そよ風2N》ユニット 一列型
《そよ風2N》の一列型は、集熱チャンバーの直下に接続するタイプのユニットです。 片流れや南屋根にユニットを設置する場合に使用します。

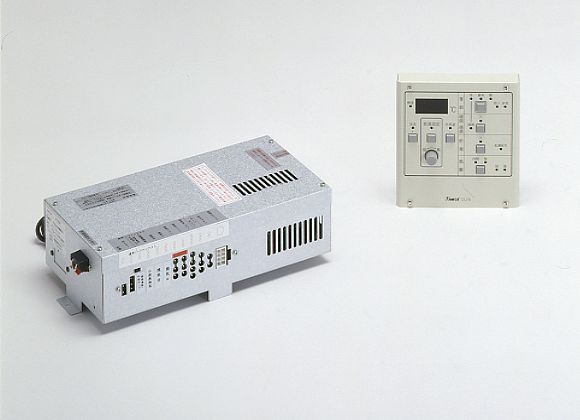

制御盤 TC-7
そよ風2に使用する7セグメント液晶表示型の制御盤です。 SDカードに温度や動作状況を保存し、PCにてグラフ表示させることができます。
