ベルックス 天窓 VSシリーズとの連動

【自動制御による排熱】

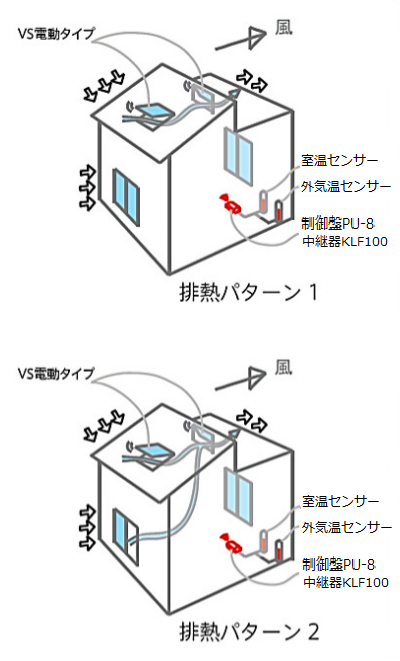

天井に溜まった熱気は、屋根上を吹き抜ける風を利用して排出することができます。
温度センサーとの連携で、いつでも自動的に排熱を行ったり、日射を遮るブラインドを下ろしたり、パッシブなスマートハウスを計画できます。
対向する天窓を開けるだけでも排熱可能です。
天井を吹き抜ける風の負圧で天窓は通風出口となり、下階からの風の抜けも良くなります。

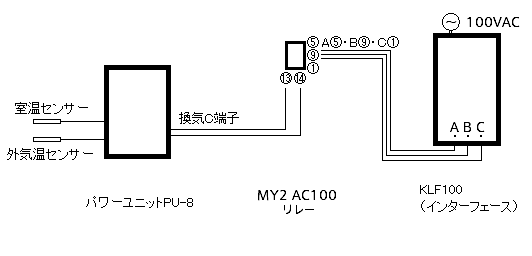

配線図











室温が25℃以上あって、外気温が30℃より低いときに、天窓が開くように設定します。

パワーユニットの換気C端子に、リレーからの換気用ケーブルを差し込みます。

室温が25℃以上あって、外気温が30℃より低いときに、天窓が開くように設定します。

パワーユニットの換気C端子に、リレーからの換気用ケーブルを差し込みます。

設定の概要

室温25℃以上、外気温30℃以下の時→換気C端子がオン→ベルックスの天窓→開く。それ以外の時→閉じる。

換気端子温度条件1 → 「室温≧条件温度」に設定。
換気端子温度条件2 → 「外気温≦条件温度」に設定。
換気C端子動作条件 → 「温度条件1 and 温度条件2」
条件1温度     → 「25℃」に設定。
条件2温度     → 「30℃」に設定。

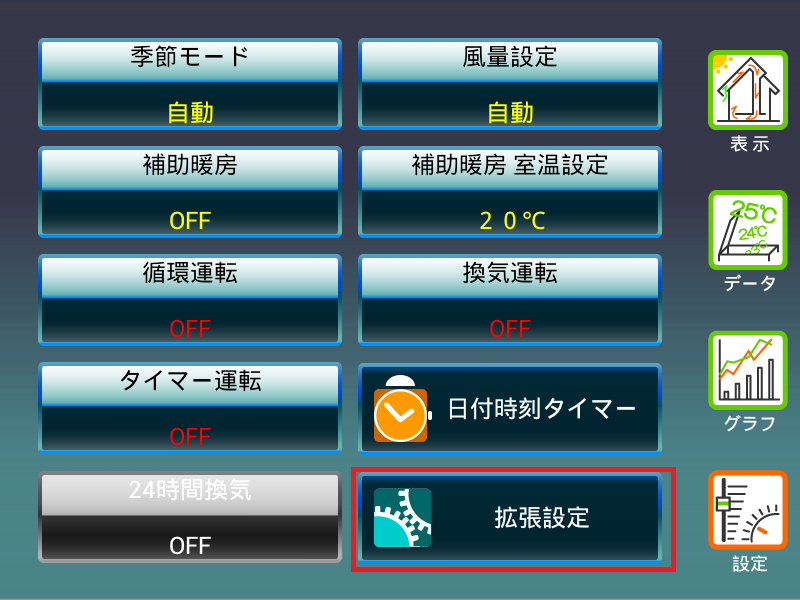

「設定」アイコンをタッチして、次に「拡張設定」を選択します

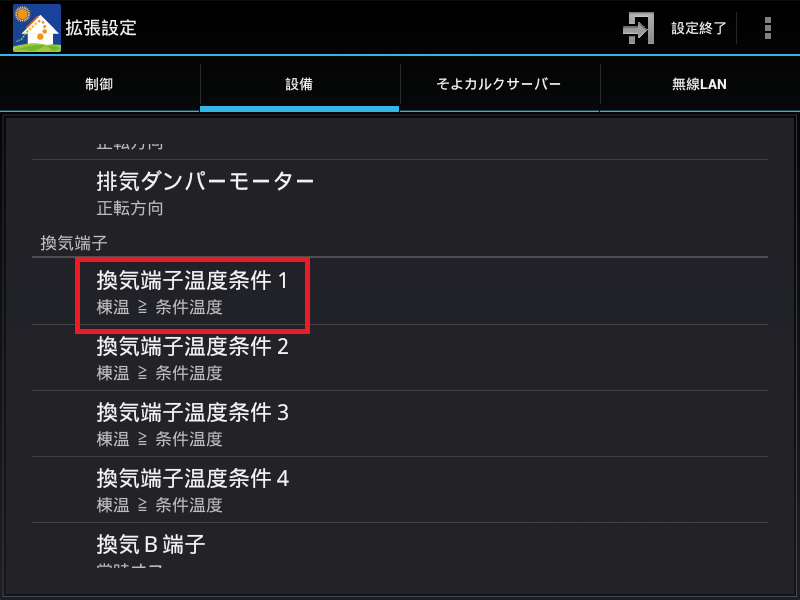

「設備」から「換気端子温度条件1」を選択します。

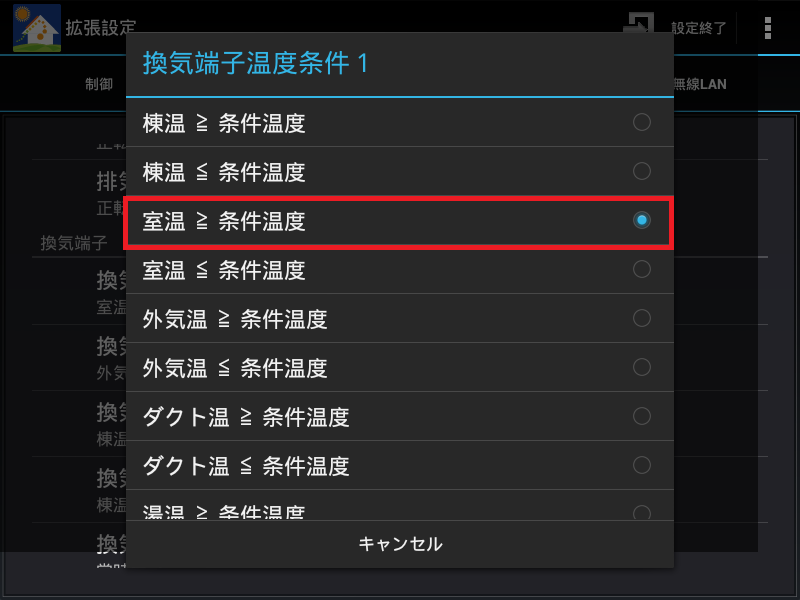

「室温≧条件温度」を選択します。

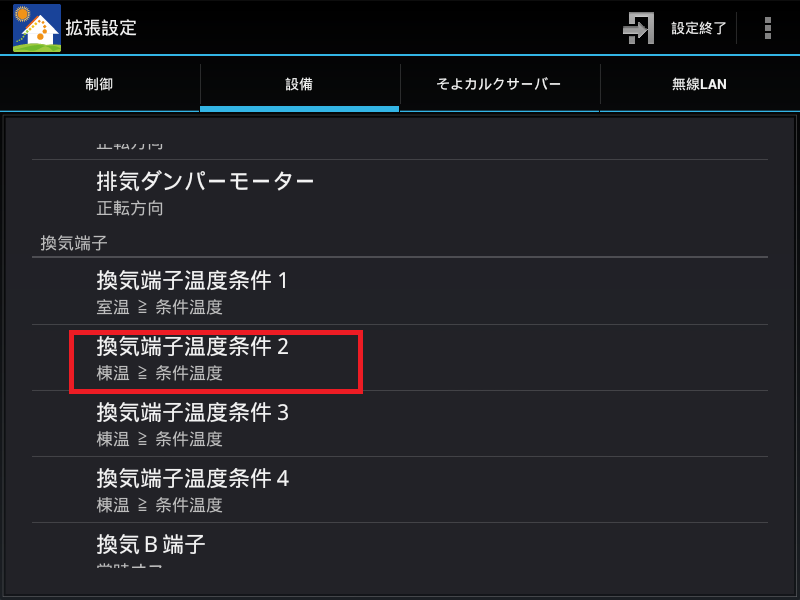

続いて、「換気温度条件2」を選択します。

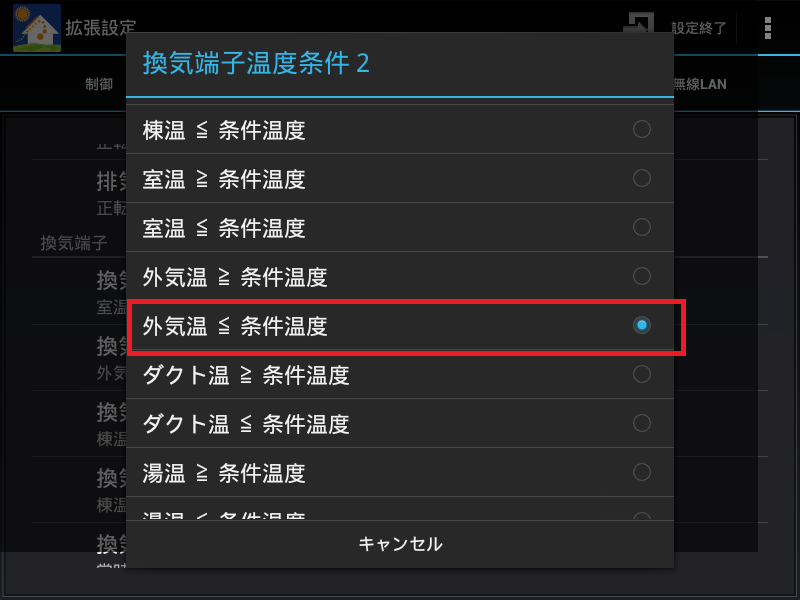

「外気温≦条件温度」を選択します。

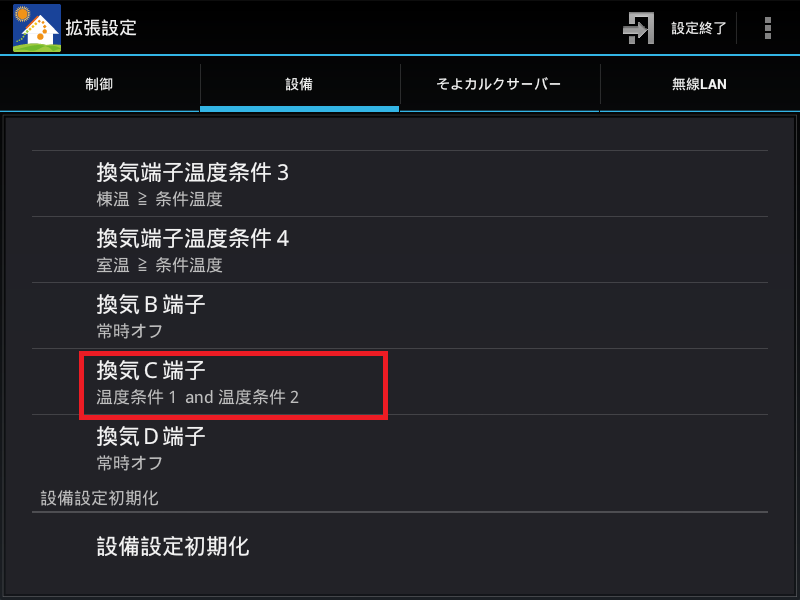

「換気C端子」を選択します。

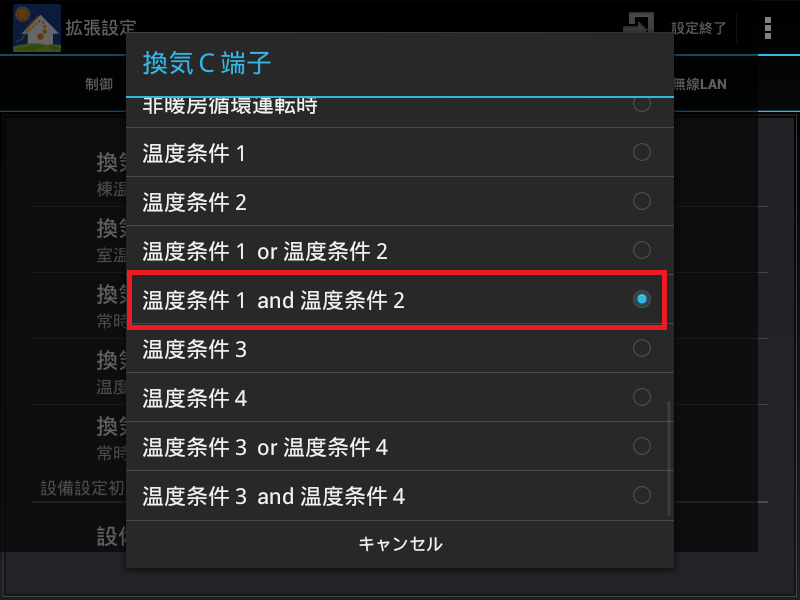

「温度条件1 and 温度条件2」を選択します。

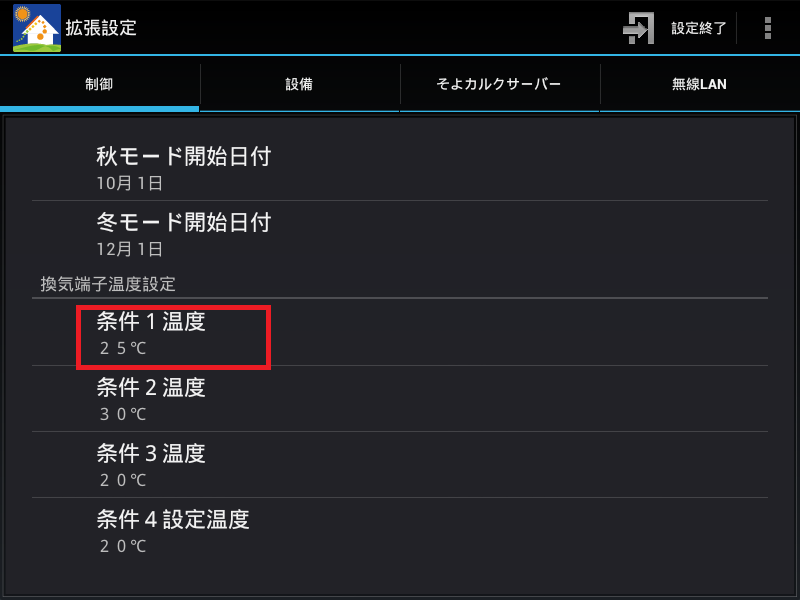

「制御」から、「条件1温度」を選択します。

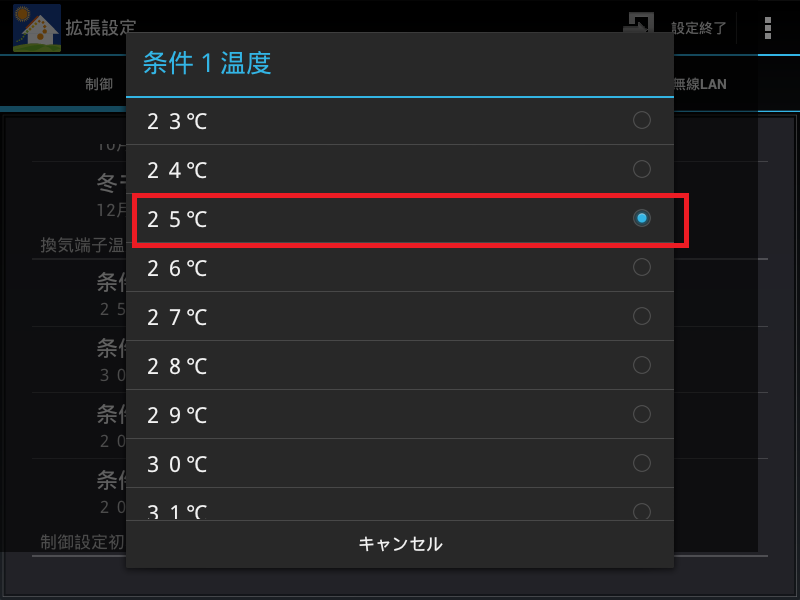

「25℃」を選択します。

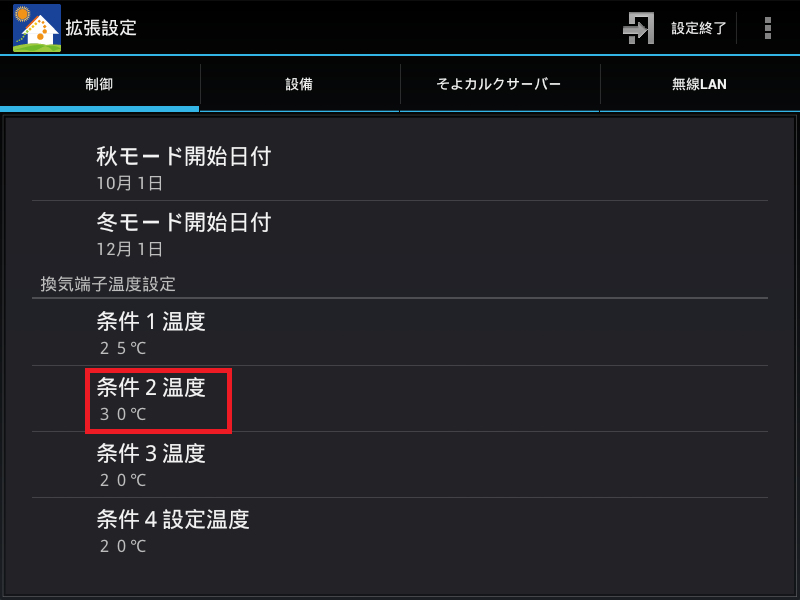

「条件2温度」を選択します。

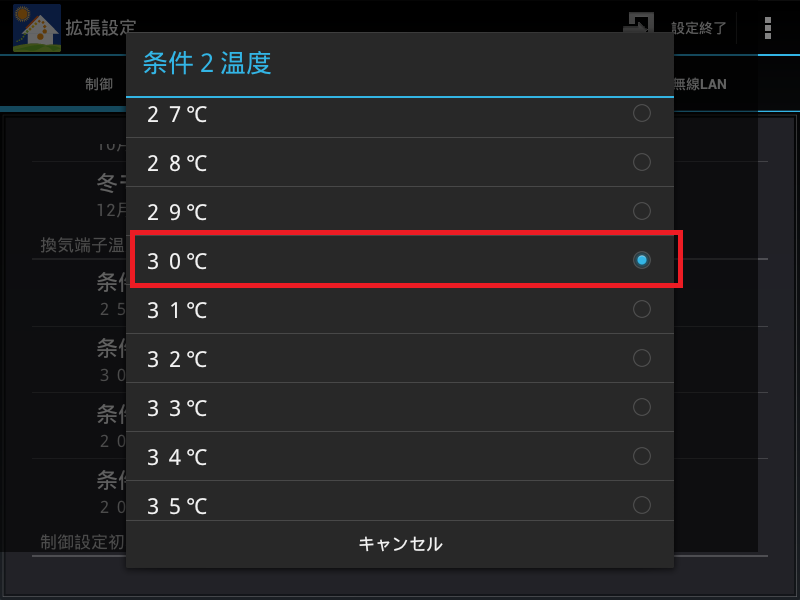

「30℃」を選択します。
室温や外気温が、一定温度以上(以下)になると、天窓が空いて通風の効果を生み出します。
